Pannelli Solari Termici: Circolazione forzata

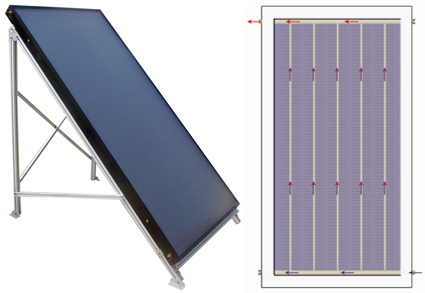

Pannello solare termico piano



Pannello solare piano per sistemi a circolazione forzata.
Collettore solare piano con vetro ad altissimo rendimento.
Superficie vetrata esposta al sole : 2,02 m^2
Telaio in alluminio anodizzato, garantisce lunga durata e resistenza alla corrosione.
Il pannello è isolato ai lati e nella parte inferiore da uno strato in lana di vetro che ne garantisce minor dispersione termica ed elevato rendimento anche a basse temperature.

Caratteristiche:
- Dimensioni: 2005 x 1005 x 80
- Peso: 32kg
- Capacità assorbitore:2,54 lt
- Max Pressione di esercizio 12bar
- Assorbimento: 94%
- Numero elementi dell'assorbitore: 12
- Vetro temperato

Materiale:
-Isolante: lana vetro 40mm
-Telaio Acciaio


Modello

CPCF 1200A

CARATTERISTICHE GENERALI

Ingombro (B*H*S = 1,005m*2,005m*0,08m)

Superficie lorda (B*H = 1,003*2,005)

m2

2,010

Superficie captante

m2

1,860

Superficie assorbente

m2

1,745

Spessore

m

0,08

Rendimento max.

%

71.8

Volume fluido

l

1,66

Peso a vuoto

kg

32

Capacità termica effettiva per unità di superficie

KJ/(K*m2)

9,12

Capacità termica effettiva su 1,860  m2

KJ/K

16,96

Disposizione tubi

pettine

Interasse trai tubi

mm

136

Diametro esterno tubi

mm

12

Spessore parete dei tubi

mm

11

Diametro esterno collettore

mm

25

Spessore della parete del collettore

mm

24

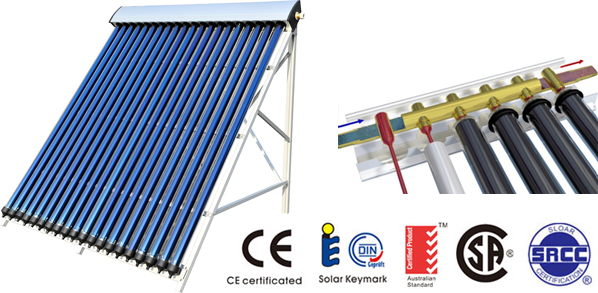

Pannello energia solare (pressurizzato) Heat pipe


Pannello energia solare (Pressurizato) Heat pipe

Pannello solare termico pressurizzato a circolazione forzata con tubi Heat pipe da 1800mm, diametro di 58 mm.

Modello : CF58/1800 -

10R2

15R2

20R2

25R2

30R2

Codice

CF581800-10R2

CF581800-15R2

CF581800-20R2

CF581800-25R2

CF581800-30R2

CARATTERISTICHE GENERALI

Superficie lorda

1,715 m2

2,563 m2

3,377 m2

4,121 m2

4,901 m2

Superficie captante

0.936 m2

1,395 m2

1,86 m2

2,326 m2

2,791 m2

Superficie assorbente

0,808 m2

1,206 m2

1,607 m2

2,001 m2

2,441 m2

Coeff. di scambio termico

1.529 W/m2/°C

Rendimento medio

73,4 %

Temperatura ambiente

-40 °C ÷ 60 °C

Volume fluido

0.7 l

1,065 l

1,4 l

1,85 l

2,3 l

Peso a vuoto

39,6 kg

54,8 kg

73 kg

91,5 kg

106 kg

TUBO DI VETRO / TUBO ASSORBITORE / HEAT PIPE

Diametro esterno tubo di vetro

0,058 m

Spessore tubo di vetro

0,0018 m

Diametro esterno tubo assorbitore

0,047 m

Spessore tubo assorbitore

0,0016 m

Distanza da tubo a tubo

0,078 m

Diametro esterno heat pipe

0,008 m

Diametro interno heat pipe

0,0068 m

Diametro esterno testa di scambio heat pipe

0,038 m

Diametro interno testa di scambio heat pipe

0,034 m

Spessore rivestimento in alluminio

0,0002 m
